一个很经典的例子，利用solidworks2010动画制作弹簧的压缩效果。很多网友把自己做的效果发到了网上，当没有说明怎么做，给人一种可遇而不可及的尴尬，其实这是一个非常简单的模型，需要在装配体里面实现。话不多说了，进入主题。

工具/原料

solidworks2010

方法/步骤

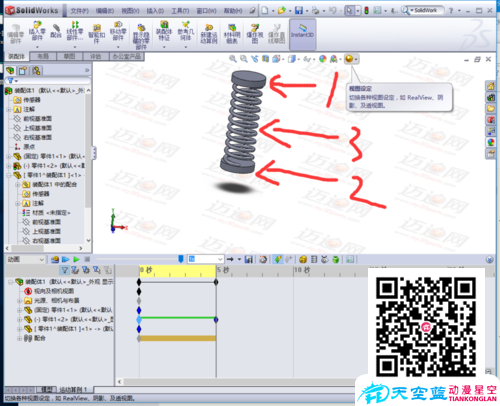

先来看一下效果图。这个模型由三部分组成，两端的底板和中间的弹簧。

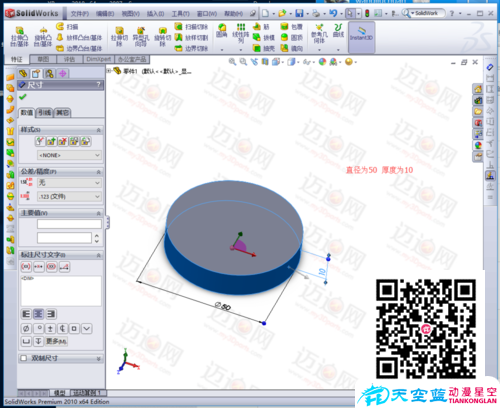

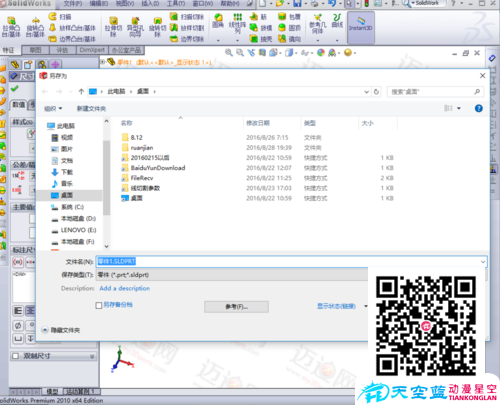

先创建一个底板，保存为零件1.尺寸可以自己定。

保存好底板后新建装配体文件，插入刚才做好的零件1，约束选择固定。

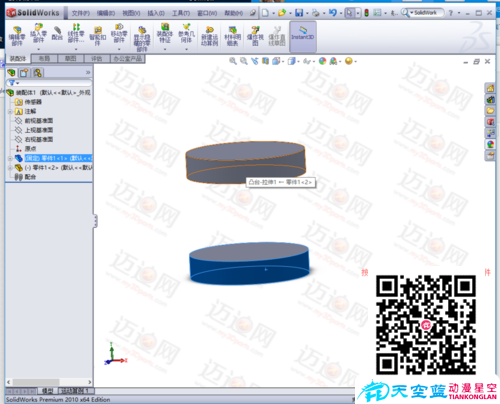

选中零件1，按住Ctrl件拖动，可以实现复制零件的功能。给新复制的零件添加约束，与零件1同轴心。

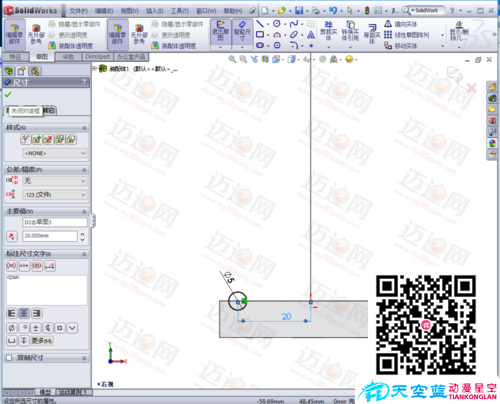

添加新零件，此零件为弹簧。我在这里使用的是螺旋扫描的功能，首先绘制界面。和旋转中心线，分为两个草图。中心线的草图两段点与两个底板的内面重合。这是关键。尺寸可以自己设定。

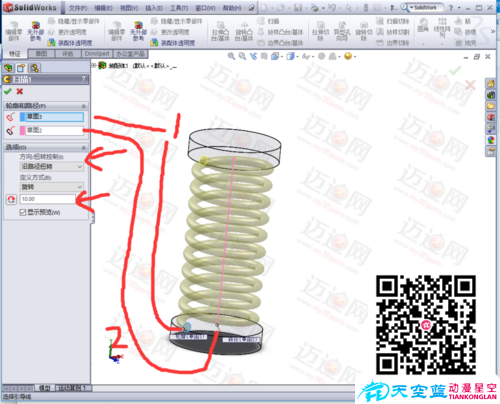

添加扫描，选择好对应的草图。选型-方向/扭转控制-沿路径扭转。定义方式下载-旋转。数值自己决定。

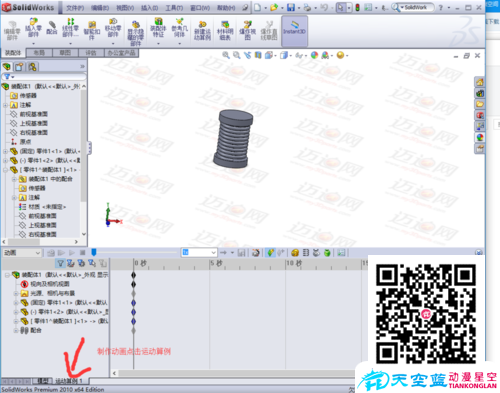

这样模型就建好了。下面开始做动画，点击运动算例1，进入动画制作界面。

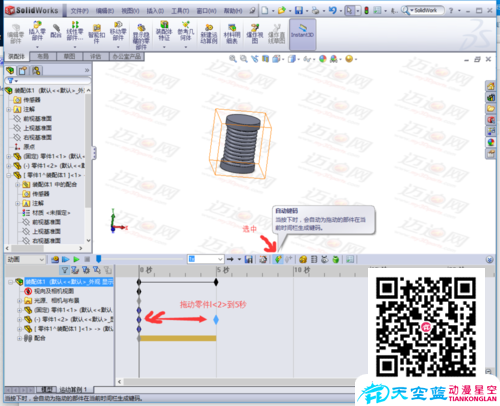

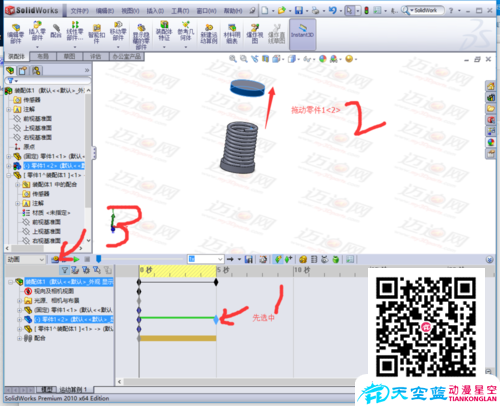

拖动零件1<2>的控制柄到五秒的位置，拖动模型中的 零件1<2>一段距离，点击 计算。就可以生成动画效果了。

点击保存动画，就可以保存动画了，默认有三种输出格式，根据自己的需要进行保存。 感谢大家的浏览，更多模型的建立持续更新。
