「动画制作」Solidworks滑轮上下运动动画制作

「动画制作」Solidworks滑轮上下运动动画制作：

详细介绍运用solidworks软件进行滑轮上下运动动画制作

工具/原料

电脑

solidworks软件

方法/步骤

步骤1：钢丝绳的绘制

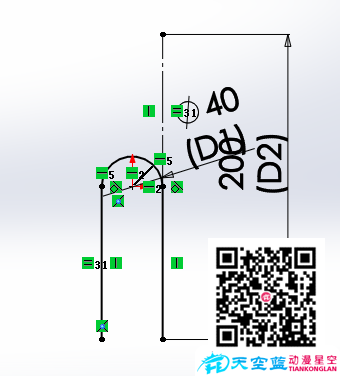

(1)绘制如图所示的扫描路径，这是制作动画的关键之一，在在右直线反向位置画一条构造线，让构造线与左直线做相等约束，这样子，拖动右直线末端，右直线伸长(缩短)的同时，左直线能够做相等长度的缩短(伸长)。

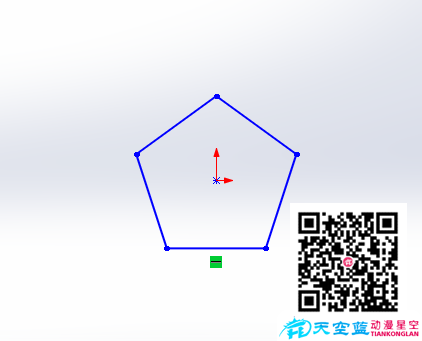

(2)绘制如图所示的扫描轮廓。

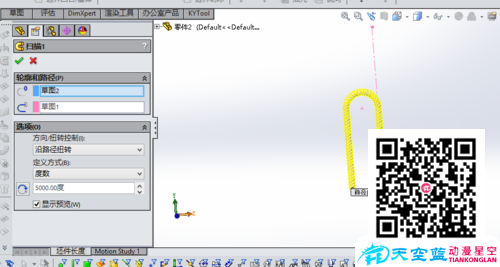

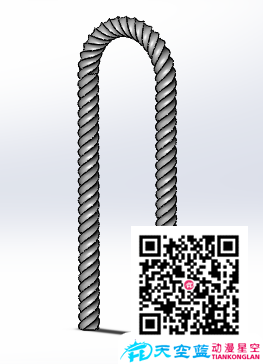

(3)使用扫描命令，得到如图所示的钢丝绳。

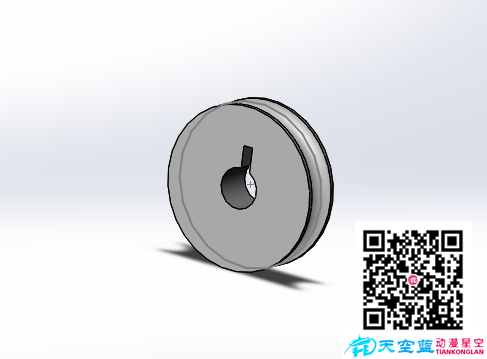

　　滑轮的绘制比较简单，这里就不细说了，绘制得到的滑轮如图所示。

　　步骤3：小垫板的绘制

　　小垫板的绘制比较随意，绘制得到的小垫板如图所示。

　　步骤4：装配

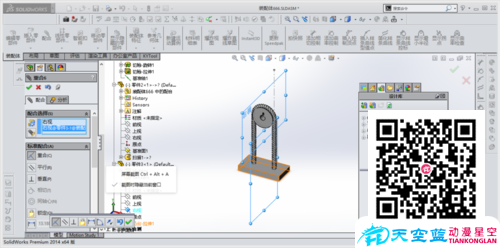

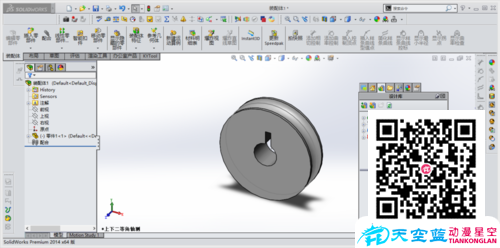

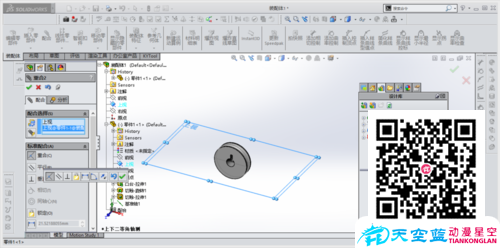

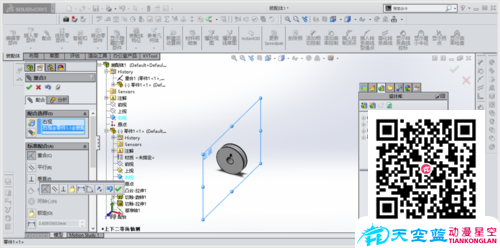

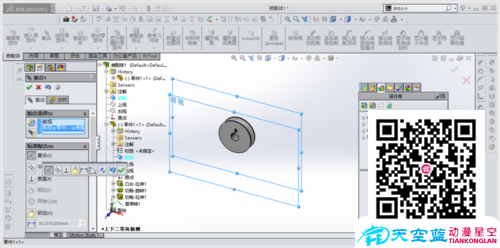

　　(1)先插入滑轮，设置为浮动，滑轮的前视、上视、右视与装配环境下的前视、上视、右视重合配合。

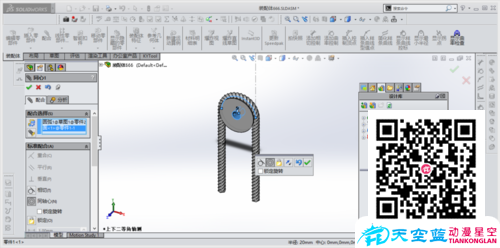

　　(2)再插入钢丝绳，钢丝绳半圆与滑轮孔同轴心配合。

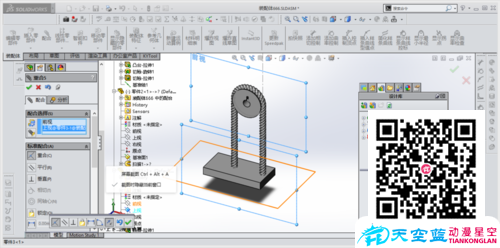

　　(3)最后插入小垫板，小垫板上端面与滑轮上视设置为距离约束，初始距离设置为100mm。

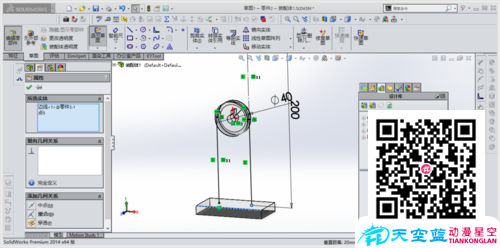

　　(4)实现动画的关键步骤之一，选中钢丝绳草图路径的右直线的端点，与小垫板的前边线，添加重合约束。

　　步骤5：动画制作

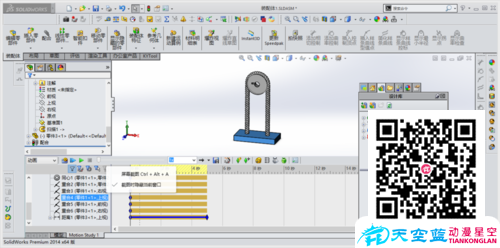

　　(1)点开页面左下角的Motion Study 1，进入动画模块。

　　(2)设置动画时长为4s，将鼠标放置在时间轴4s处放置键码。

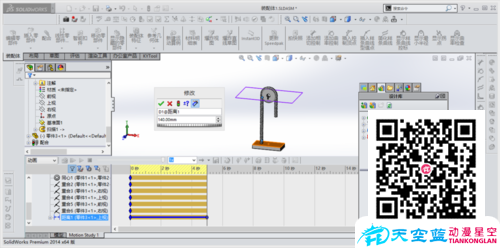

　　(3)在4s下右键点击配合下的距离配合命令进行编辑，将距离数值设置为140mm。

　　(4)隐藏小垫板，点击如图所示的运算按钮，这样子就实现的钢丝绳的上下滑动。

　　(5)如要实现钢丝绳与滑轮的同步运动，在滑轮上添加上马达，设置合适的转速，就能得到逼真的钢丝绳与滑轮同步运动动画。
